Ar automatinė vyniojimo mašina gali būti jūsų tarpiklių dirbtuvės atnaujinimas?

Pramoninių tarpiklių gamybos sektorius išgyvena reikšmingą transformaciją. Pasaulinė pramoninių tarpiklių rinka 2025 m. įvertinta maždaug 12,8 mlrd. USD, o iki 2034 m. prognozuojama, kad ji pasieks 21,08 mlrd. USD, o CAGR išaugs iki 5,7 proc., gamintojai visame pasaulyje susiduria su vis didesniu spaudimu didinti gamybą ir išlaikyti griežtus kokybės standartus. Tikimasi, kad vien Azijos Ramiojo vandenyno regionas išaugs nuo 4,75 mlrd. USD 2025 m. iki 6,43 mlrd. USD iki 2030 m., kai CAGR sieks 6,3 proc., o tai rodo didelę sandarinimo sprendimų paklausą naftos perdirbimo, naftos chemijos, chemijos perdirbimo ir energijos gamybos pramonėje.

Spiralinės suvyniotos tarpinės (SWG) išlieka vieni plačiausiai naudojamų sandarinimo sprendimų, skirtų pakeltų paviršių flanšams sudėtingose ​​pramonės srityse. Jas sudaro kintamos metalinės apvijos (dažniausiai nerūdijančio plieno) sluoksniai ir užpildas, pvz., lankstus grafitas arba politetrafluoretilenas (PTFE), suvynioti į spiralės formą, užtikrinantys puikų suspaudimo atsigavimą ir sandarinimo efektyvumą esant įvairiems temperatūrų ir slėgių diapazonams.

Tačiau norint pasiekti vienodą tarpiklių kokybę, reikia ne tik pagrindinių apvijų galimybių. Daugelis dirbtuvių ir toliau remiasi rankiniais arba pusiau automatiniais apvijų procesais, todėl skiriasi apvijų tankis, užpildo pasiskirstymas ir galutinio produkto vientisumas. Tai iškelia svarbų klausimą tarpiklių gamintojams: ar automatinė vyniojimo mašina gali būti tas atnaujinimas, kurio reikia jūsų tarpiklių dirbtuvėms?

Supratimas apie pagrindinius spiralinių žaizdų tarpiklių gamybos iššūkius

Prieš tyrinėjant automatizavimo sprendimus, būtina suprasti pagrindinius skausmo taškus, kurie vargina tradicines tarpiklių gamybos operacijas. Gamybos vadovai ir dirbtuvių operatoriai nuolat praneša apie šiuos iššūkius:

Rankinės apvijos neatitikimai

Rankiniai apvijų procesai sukelia didelį tarpiklių gamybos kintamumą. Metalinių juostų įtempimas, užpildo medžiagos tankis ir apvijos žingsnio vienodumas gali labai skirtis tarp operatorių ir net tarp to paties operatoriaus pagamintų partijų. Remiantis technine literatūra, dabartinė spiralinių tarpiklių gamybos kokybė dažnai neatitinka pramonės standartų, o skirtingi užpildai pasižymi įvairiomis mechaninėmis ir sandarinimo savybėmis, priklausomai nuo gamybos tikslumo.

Tyrimai parodė, kad apvijų tankis daro didelę įtaką sandarinimo elgsenai. Suspaudimo testai nebūtinai tiesiogiai koreliuoja su optimaliu spiralinių tarpiklių sandarumu – nuoseklūs apvijos parametrai yra labai svarbūs norint užtikrinti patikimą našumą visose gamybos partijose.

Kokybės kontrolės ir atitikties našta

Tarpinėms, naudojamoms svarbiose srityse, pvz., naftos ir dujų vamzdynuose, naftos perdirbimo gamyklose ir chemijos gamyklose, privaloma laikytis tarptautinių standartų, tokių kaip ASME B16.20, ASME B16.5, BS1560 ir ASME B16.47. Atitiktis reikalauja dokumentais pagrįsto juostos storio (paprastai 0,15–0,25 mm), kontroliuojamo vyniojimo žingsnio ir tinkamo vidinių ir išorinių kreipiamųjų žiedų medžiagų pasirinkimo.

Dėl rankinių veiksmų sunku nuosekliai dokumentuoti ir atsekti šiuos parametrus. Kiekvienai tarpinei reikia patikrinti užpildo storį, apvijų tankį ir taškinio suvirinimo vientisumą – užduotys, kurios atima vis daugiau laiko, didėjant gamybos apimtims.

Darbo intensyvumas ir įgūdžių trūkumai

Tradicinė spiralinių tarpiklių gamyba reikalauja patyrusių operatorių, kurie supranta metalinių juostelių padavimo, užpildo medžiagų tvarkymo ir įtempimo valdymo niuansus. Mokymosi kreivė yra staigi, o patyrusių darbuotojų vis sunkiau rasti, nes gamybos darbo jėga sensta. Pusiau automatinės vyniojimo mašinos dažnai negali išmatuoti skersmens ar apsisukimų skaičiaus, negali reguliuoti plieninio diržo įtempimo ir galiausiai kenkia gaminio kokybei.

Be to, darbo jėgos sąnaudos ir toliau auga pagrindiniuose gamybos regionuose. Seminarai, kurie negali pagerinti vieno operatoriaus našumo, susiduria su mažėjančiomis pelno maržomis net augant rinkos paklausai.

Kaip automatika paverčia spiralinių žaizdų tarpiklių gamybą

Automatinės vyniojimo mašinos sistemingai sprendžia kiekvieną iš šių iššūkių. Šiuolaikinės automatinės spiralinių tarpiklių vyniojimo mašinos turi savybių, kurios iš esmės keičia gamybos galimybes.

Tikslus valdymas per programuojamas sistemas

Pažangios automatinės vyniojimo mašinos naudoja programuojamus loginius valdiklius (PLC) arba kompiuterines skaitmeninio valdymo (CNC) sistemas, kad valdytų kiekvieną apvijos proceso aspektą. Operatoriai įveda tikslinius matmenis, užpildo tankio parametrus ir apvijos greičio nustatymus – ir mašina automatiškai vykdo visą seką.

- Skersmens valdymas: visiškai automatinės vyniojimo mašinos užtikrina tikslius išorinio skersmens valdymo įtaisus, kurie pagerina gaminio kokybės stabilumą. Operatoriai tiesiog pakrauna žaliavas, įveda reikiamus duomenis ir tarpiklių kiekį, o mašina automatiškai tiekia grafito užpildą ir plieninį lanką, kad užbaigtų gamybą.

- Taškinio suvirinimo automatizavimas: šiuolaikinėse automatinėse apvijų mašinose yra automatinio taškinio suvirinimo funkcijos, užtikrinančios nuoseklų suvirinimo vietą ir įsiskverbimą, pašalinant pagrindinį rankinio kintamumo šaltinį.

- Užpildo padavimo optimizavimas: naujai sukurti grafito užpildo kreipiamieji komponentai padeda pasiekti tobulą tarpiklio apdailą iš abiejų pusių, užtikrinant vienodą užpildo pasiskirstymą viso vyniojimo proceso metu.

Produktyvumo padidėjimas naudojant kelias mašinas

Vienas iš labiausiai įtikinamų automatinių vyniojimo mašinų privalumų yra jų galimybė įgalinti kelių mašinų priežiūrą. Vienas operatorius gali vienu metu prižiūrėti kelias automatines vyniojimo mašinas, smarkiai padidindamas našumą per darbo valandą. Kai kurios automatinės spiralinės tarpiklių mašinos konfigūracijos leidžia vienam operatoriui vienu metu stebėti penkias mašinas, o standartinių dydžių gamybos greitis siekia net 12 sekundžių vienam vienetui.

Didesnio skersmens tarpiklių atveju automatinės horizontalios apvijos mašinos su servo varikliais formavimo volams varyti išsprendžia pagrindinę tarpiklių plokštumo problemą – dažnai pasitaikančią problemą gaminant didelio dydžio spiralinius tarpiklius. Šios mašinos automatiškai valdo tarpiklio dydį, atlieka taškinį suvirinimą ir pjauna plieninį lanką be operatoriaus įsikišimo gamybos ciklo metu.

Nuoseklumas visose gamybos partijose

Kai dirbtuvės pereina prie automatinės vyniojimo įrangos, partijų kintamumas smarkiai sumažėja. Ta pati programa kiekvieną kartą duoda tą patį rezultatą – nesvarbu, ar mašina veikia vieną tarpiklį, ar tūkstantį. Ši konsistencija ypač vertinga tarpiklių dirbtuvėms, tiekiančioms pramonės šakas, kurioms taikomi griežti kokybės reikalavimai, įskaitant:

- Angliavandenilių perdirbimas ir rafinavimas

- Naftos chemijos perdirbimas

- Chemijos gamyba

- Elektros gamyba

- Plaušiena ir popierius

- Naftos ir dujų žvalgyba ir transportavimas

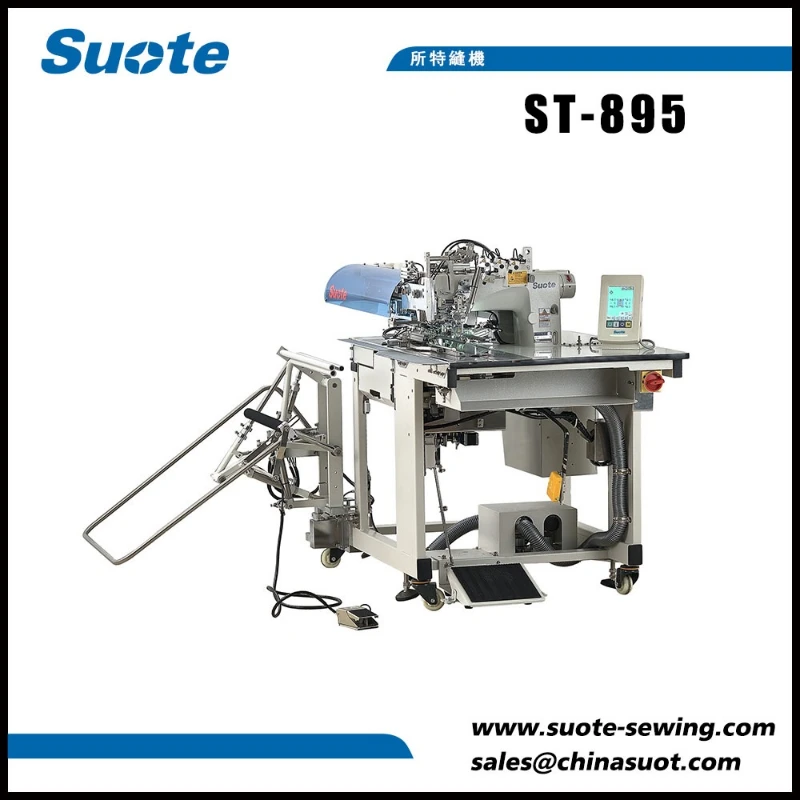

AtSUOTE(Zhejiang Suote Sewing Machine Mechanism Co., Ltd.), inžinerinis požiūris į tikslią gamybą apima kelias produktų linijas. Įsikūrusi Yueqing mieste, Zhejiang provincijoje, Kinijoje, įmonė veikia iš 40 000 kvadratinių metrų objekto, įkurto 2000 m., ir sukūrė specializuotą įrangą, paremtą ilgamete gamybos patirtimi. Tas pats įsipareigojimas tiksliam automatizavimui, kuris skatina juosAutomatinė kišeninio suvirinimo mašina su dviguba adatainformuoja savo požiūrį į tarpiklių gamybos įrangą. Įmonės kokybės kontrolės sistemos ir nuolatinis inovacijų dėmesys palaiko seminarus, ieškančius patikimų automatizuotų sprendimų.

Techninės specifikacijos trumpai

Vertinant, ar automatinė vyniojimo mašina atitinka jūsų specifinius gamybos reikalavimus, labai svarbu suprasti mašinos galimybes. Nors skirtingi gamintojai siūlo skirtingas konfigūracijas, šioje lentelėje pateikiami pagrindiniai techniniai parametrai, būdingi šiuolaikinėms automatinėms spiralinių tarpiklių vyniojimo mašinoms:

Šios specifikacijos rodo, kad automatinės vyniojimo mašinos nėra tik laipsniškas rankinių metodų patobulinimas – jos rodo esminį gamybos pajėgumų pokytį. Galimybė gaminti tarpiklius su pastoviu apvijų tankiu, tiksliu skersmens valdymu ir automatiniu taškiniu suvirinimu pakeičia tai, ką gali pasiekti dirbtuvės.

Pramonės programos, skatinančios automatikos paklausą

Spiraliniu būdu suvyniotos tarpinės pritaikomos labai įvairiuose pramonės sektoriuose. Šių programų supratimas padeda tarpiklių dirbtuvėms įvertinti rinkos galimybes, kurias galima pasiekti naudojant automatizuotus gamybos pajėgumus.

Nafta ir dujos

Naftos ir dujų pramonė yra viena didžiausių spiralinių tarpiklių vartotojų. Šios tarpinės plačiai naudojamos naftos perdirbimo gamyklose, gamtinių dujų perdirbimo įrenginiuose, atviroje jūroje esančiose platformose ir vamzdynų jungtyse. Jie idealiai tinka angliavandenilių apdorojimui ir rafinavimui, kai nuotėkio kontrolė yra labai svarbi, o darbo aplinka yra agresyvi.

Spiralinės suvyniotos tarpinės jau seniai naudojamos kaip sandarinimo elementai naftos perdirbimo gamyklose, chemijos gamyklose, dujų įrenginiuose, vandens valymo įrenginiuose ir bendrosiose vamzdynų statybose. Šių programų atveju pastovi tarpiklių kokybė turi tiesioginės įtakos saugai, aplinkosaugos reikalavimams ir veikimo laikui.

Cheminis ir naftos chemijos perdirbimas

Chemijos gamykloms reikalingos tarpinės, kurios atlaikytų korozinę terpę, platų temperatūrų diapazoną ir slėgio svyravimus. Spiralinės tarpinės, pagamintos su 316 l nerūdijančio plieno apvija ir lanksčiu grafito arba PTFE užpildu, užtikrina puikų sandarumą, atsparumą karščiui ir cheminį atsparumą įvairiems skysčiams. Naudojamas 316SS nerūdijantis plienas su padidintu atsparumu korozijai, idealiai tinka atšiaurioms aplinkoms, būdingoms naftos, dujų, naftos chemijos ir chemijos operacijoms.

Energijos gamyba

Nuo įprastų šiluminių elektrinių iki branduolinių įrenginių, tarpikliai atlieka svarbų vaidmenį garo sistemose, aušinimo grandinėse ir izoliavimo ribose. Spiralinės suvyniotos tarpinės užtikrina suspaudimo atkūrimą, reikalingą sandarikliams palaikyti per terminius ciklus, todėl jie yra būtini elektros energijos gamybos srityse.

Maistas ir gėrimai

Net maisto perdirbimo ir gėrimų gamybos įmonėse naudojamos spiralės suvyniotos tarpinės, ypač garų sistemose, šilumokaičiuose ir sanitariniuose vamzdynuose, kur sandariklių vientisumas yra būtinas produkto kokybei ir saugai užtikrinti.

Medžiagų išmanymas: nerūdijantis plienas ir užpildų pasirinkimas

Dirbtuvių operatoriai, ketinantys investuoti į automatinio vyniojimo mašinas, turėtų suprasti medžiagas, kurias jie apdoros. Spirale suvyniotos tarpinės savybės labai priklauso nuo tinkamos medžiagos pasirinkimo tiek metalinei apvijai, tiek užpildui.

Metalo apvijų medžiagos

316L nerūdijantis plienas yra įprasta spiralinių tarpiklių apvijų medžiaga, atspari temperatūrai nuo -150°F iki 1400°F (-100°C iki 760°C). Metalinė juostelė paprastai yra V arba W formos, suvyniota kartu su nemetaliniu užpildu laminuojant ir spiraline apvija, o galuose suvirinant taškinį suvirinimą konstrukcijai pritvirtinti.

Užpildo medžiagos

Lankstus grafitas ir PTFE yra dvi pagrindinės užpildo medžiagos, naudojamos spiraliniuose tarpikliuose. Kiekvienas iš jų turi skirtingus pranašumus:

Dirbtuvėms, siekiančioms integruoti tikslią automatiką visose gamybos operacijose,SUOTEinžinerinės žinios suteikia pagrindą. Toks pat tikslumas, kuris būdingas anAutomatinė kišeninio suvirinimo mašina su dviguba adataapima automatizuotus apvijų sprendimus, skirtus tarpiklių gamybai. Kiekviena SUOTE pagaminta automatinė kišeninio suvirinimo mašina dviguba adata atspindi įmonės įsipareigojimą kontroliuoti kokybę ir nuolat diegti naujoves. Nesvarbu, ar sukonfigūruojate automatinę kišeninio suvirinimo mašiną, skirtą naudoti drabužiams, ar pritaikant panašius automatizavimo principus tarpiklių apvijimui, pagrindinė inžinerijos disciplina išlieka nuosekli.

Dažnai užduodami klausimai

Kokius konkrečius kokybės patobulinimus gali suteikti automatinė vyniojimo mašina, palyginti su rankiniu vyniojimu?

Automatinės vyniojimo mašinos užtikrina išmatuojamus kokybės patobulinimus įvairiais matmenimis. Pirma, jie pašalina operatoriaus sukeltą apvijos įtempimo kintamumą – ta pati programa taiko vienodą įtempimą kiekvienai tarpinei. Antra, jie užtikrina vienodą užpildo pasiskirstymą valdomų padavimo mechanizmų pagalba, užkertant kelią tuštumų susidarymui ar per didelėms koncentracijoms, įprastoms atliekant rankines operacijas. Trečia, automatinis taškinis suvirinimas užtikrina nuoseklų suvirinimo vietą ir įsiskverbimą, sumažinant tarpiklio išsivyniojimo riziką atliekant techninę priežiūrą. Tyrimai rodo, kad apvijų tankis labai veikia sandarinimo elgesį, o automatinės sistemos palaiko optimalų tankį per visą gamybos eigą. Be to, šiuolaikinės automatinės mašinos su PLC valdymu gali saugoti kiekvieno tarpiklio tipo gamybos parametrus, leidžiančius greitai ir pakartotinai perjungti skirtingas specifikacijas. Dirbtuvėms, tiekiančioms pramonės šakoms, kurioms taikomi griežti kokybės reikalavimai, automatizuotų sistemų užtikrinamas dokumentų atsekamumas taip pat palaiko atitiktį tokiems standartams kaip ASME B16.20.

Kaip automatinės vyniojimo mašinos gamybos greitis virsta realia dirbtuvės produkcija?

Gamybos greičio specifikacijos turi būti aiškinamos atsižvelgiant į visas dirbtuvių operacijas. Įprasta automatinė vyniojimo mašina pagamina standartinį ANSI 2 colių spiralinį tarpiklį maždaug per 12 sekundžių, o 6 colių tarpikliams prireikia 18–30 sekundžių, priklausomai nuo mašinos konfigūracijos. Tačiau didžiausias produktyvumo padidėjimas gaunamas naudojant kelias mašinas. Vienas operatorius gali vienu metu prižiūrėti penkias automatines vyniojimo stakles, todėl darbo sąnaudos vienai tarpinei sumažėja iki 80%, palyginti su konfigūracija, kurią sudaro vienas operatorius vienai mašinai. Mašinos tęsia gamybą be operatoriaus įsikišimo tarp ciklų, o tai reiškia, kad per vieną aštuonių valandų pamainą galima pagaminti tūkstančius standartinių tarpiklių. Didelio skersmens tarpikliams, viršijantiems 500 mm, horizontalios apvijos mašinos su servovarikliu palaiko našumą ir išsprendžia plokštumo problemas, kurias gaminant rankomis paprastai reikia perdirbti. Skaičiuodami investicijų į automatizavimą grąžą, seminarai turėtų atsižvelgti į ciklo laiką ir darbo efektyvumą.

Į ką reikia atsižvelgti renkantis automatinę vyniojimo mašiną dirbtuvėms, gaminančioms įvairių dydžių tarpiklius?

Atrankos procesą dirbtuvėms, kuriose dirbama su įvairiomis tarpiklių specifikacijomis, turėtų vadovautis keli veiksniai. Visų pirma atsižvelgiama į skersmens diapazoną – standartinės vertikalios vyniojimo mašinos paprastai talpina nuo 15 mm iki 500 mm, o tai pakanka daugeliui pramoninių flanšų dydžių iki ANSI 20". Didesnio skersmens iki 1600 mm dydžių dirbtuvėms reikėtų atsižvelgti į horizontalias konfigūracijas. Taip pat svarbios ir medžiagų tvarkymo galimybės: patvirtinkite, kad mašina gali apdoroti ir iš anksto suformuotas plienines juosteles iš plokščių juostų. 20–25 kilogramai Valdymo sistemos sąsaja turėtų leisti greitai keisti skirtingų tipų tarpiklius, idealiai su jutikliniu ekranu ir saugoti dažnai gaminančias tarpines įsipareigoja bet kokiai įrangai.

Integracija su dirbtuvių operacijomis

Norint įdiegti automatines vyniojimo mašinas, reikia apgalvotai integruoti į esamas dirbtuvių darbo eigas. Šios aplinkybės padeda užtikrinti sėkmingą įvaikinimą:

Grindų erdvės planavimas

Standartinės automatinės vyniojimo mašinos paprastai užima maždaug nuo 1200 × 900 × 1750 mm iki 1400 × 1050 × 1650 mm grindų ploto. Kelių mašinų konfigūracijai reikia pakankamai vietos operatoriui judėti tarp įrenginių, žaliavų saugojimui ir gatavų tarpiklių surinkimui. Tačiau, lyginant vieneto našumą, automatinių mašinų erdvės efektyvumas paprastai yra pranašesnis už rankines darbo vietas.

Mokymo reikalavimai

Nors automatinės vyniojimo mašinos sumažina priklausomybę nuo aukštos kvalifikacijos vyniotuvų, operatoriai vis tiek reikalauja mokymo programos nustatymo, medžiagų pakrovimo, kokybės tikrinimo ir pagrindinės priežiūros srityse. Daugelis gamintojų teikia išsamias mokymo programas, apimančias šiuos aspektus. Mokymosi kreivė yra daug trumpesnė nei rankinio apvijos meistriškumo, todėl dirbtuvės gali greičiau įdiegti naujus operatorius.

Kokybės užtikrinimo integracija

Automatinės mašinos palengvina integruotą kokybės užtikrinimą. Išsaugodami gamybos parametrus ir automatiškai registruodami kiekvienos tarpinės apvijos duomenis, dirbtuvės gali suteikti klientams dokumentuotą atsekamumą, kurio negali prilygti rankinės operacijos. Šios galimybės tampa vis vertingesnės, kai tiekiami projektai, kuriems reikalingi visi medžiagų ir gamybos sertifikatai.

Tiksliosios gamybos vaidmuo tarpiklių dirbtuvių evoliucijoje

Tarpiklių gamybos pramonė vystosi link didesnės automatizavimo, kurią lemia klientų nuoseklios kokybės reikalavimai, dokumentacijos norminiai reikalavimai ir konkurencinis spaudimas gerinti našumą. Seminarai, kurie ir toliau remiasi rankiniais apvijų metodais, vis labiau stengsis konkuruoti su automatizuotomis operacijomis, kurios gamina geresnius produktus mažesnėmis vieneto sąnaudomis.

SUOTEyra tikslios gamybos pajėgumo pavyzdys, kuriuo gali remtis tarpiklių dirbtuvės, svarstydamos apie automatikos partnerius. Įmonės specializacija automatizuotose mašinose, paremta 40 000 kvadratinių metrų ploto įrenginiu ir ilgamete gamybos patirtimi, parodo, kaip inžinerinis dėmesys sukuria patikimą įrangą. Nesvarbu, ar nagrinėjant anAutomatinė kišeninio suvirinimo mašina su dviguba adatadrabužių siuvimui ar automatinių tarpiklių apvijų sprendimų tyrinėjimui, pagrindinis principas išlieka pastovus: tikslus automatizavimas pagerina nuoseklumą, sumažina kintamumą ir padidina bendrą gamybos pajėgumą.

Išvada

Grįžtant prie pradžioje užduoto klausimo – ar automatinė vyniojimo mašina gali būti tas atnaujinimas, kurio reikia jūsų tarpiklių dirbtuvėms? —atsakymas priklauso nuo konkrečių dirbtuvių aplinkybių. Tačiau daugumos komercinių tarpiklių gamintojų, aptarnaujančių reiklesnius pramoninius klientus, įrodymai yra labai palankūs automatizavimui.

Rinka auga. Prognozuojama, kad pasaulinė pramoninių tarpiklių paklausa iki 2034 m. labai padidės, o spiralinės tarpinės išliks pagrindinės sandarinimo sistemose naftos ir dujų, cheminio apdorojimo ir energijos gamybos srityse. Kokybės reikalavimai griežtėja. ASME standartai nustato griežtus juostos storio, vyniojimo žingsnio ir užpildo tankio parametrus, kuriuos nuolat pasiekia automatinės mašinos. Darbo iššūkiai stiprėja. Kvalifikuoti vyniotojai išeina į pensiją, o nauji operatoriai užtrunka mėnesius, kol rankiniu būdu pasiekia priimtiną našumo lygį.

Automatinės vyniojimo mašinos sprendžia visus šiuos iššūkius ir suteikia papildomos naudos: dokumentuotas kokybės atsekamumas, sumažintas perdirbimas, mažesnės darbo sąnaudos vienam vienetui ir galimybė padidinti gamybos apimtis be proporcingo darbuotojų skaičiaus padidėjimo.

Dirbtuvių vadovams, vertinantiems šį atnaujinimą, rekomenduojama pradėti nuo išsamios dabartinių gamybos duomenų analizės. Apskaičiuokite esamas atmetimo normas, vidutinį gamybos greitį, darbo sąnaudas už tarpiklį ir klientų skundus dėl kokybės. Palyginkite šiuos skaičius su tipiniais patobulinimais, apie kuriuos pranešė dirbtuvės, kurios automatizavo savo apvijų operacijas. Atotrūkis tarp rankinio ir automatinio veikimo dažnai yra pakankamai didelis, kad pateisintų investicijas per nuspėjamą laikotarpį.

Tarpiklių gamybos aplinka keičiasi. Seminarai, apimantys automatizavimą, galės patenkinti augančią rinkos paklausą su pastovia kokybe ir konkurencingomis kainomis. Tie, kurie vėluoja, rizikuoja likti nuošalyje, nes klientai vis dažniau nurodo automatizuotą gamybą svarbiausioms sandarinimo reikmėms.
